圖(1)

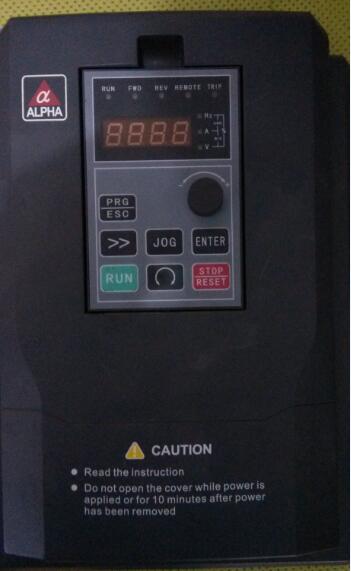

設備到手（圖1），首先進行靜態檢測，確認可以通電。



通電檢測，查看面板故障顯示代碼。



顯示正常，測量主板、驅動板電源電壓和母線電壓。



一切正常，進行空載測試（不帶電機），測量母線電壓和U、V、W三相輸出電壓。



發現三相輸出缺相（說明逆變電路出現問題）。斷電。



進行模塊檢測，發現模塊內部V相電路存在故障，拆下模塊，再次測量，確定模塊問題。



根據維修經驗，模塊出現嚴重故障，排除模塊本身問題，極大可能造成電路板其它故障，比如說驅動電路故障等。

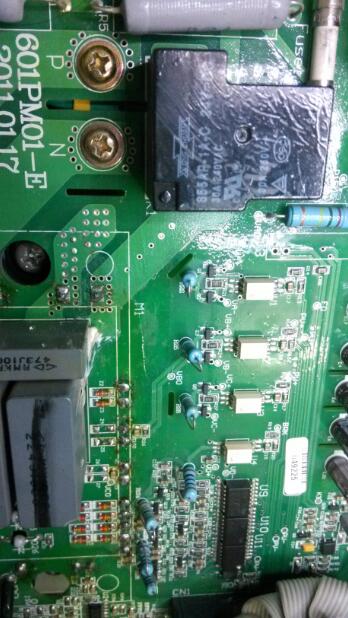

對電路板單獨上電檢測，驅動電路等正常，但發現模塊V相附近兩個穩壓二極管存在故障（圖2紅圈）。焊下單獨測量，一個短路，一個開路，確認損壞。

（圖2）



 因為這種二極管沒有在電路板上標示出型號，所以就只能從U相取兩個好的自己測量其穩壓值。測示方法如下：（圖3、4）。

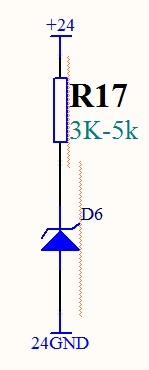

（圖3，簡單測量）

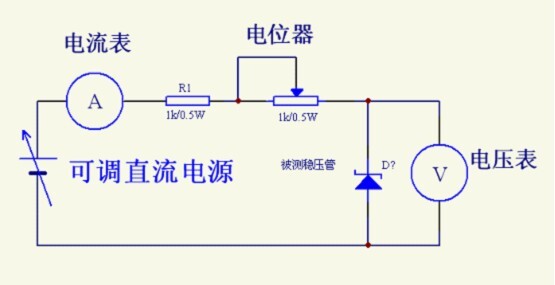

（圖4，精確測量）



經測量，穩壓值為17V(穩壓管兩端電壓），知道了穩壓值，二極管就解決了。



更換損壞器件：1，模塊。2，穩壓管。



通電空載測試正常。



斷電，接入電機運行。



測量母線電壓，輸入輸出電壓，輸出電流等，一切正常。運行兩小時后再次測量，沒有問題。



斷電，擰緊螺絲，封好，貼上標簽。
