由于產品年份及長時間使用，太子奶用于給奶瓶套標的套標機觸摸屏出現部分老化和損壞，影響正常工作，現要求對損壞的觸摸屏進行更換，但對其以前的觸摸屏程序無法讀出，要根據現有設備對株洲觸摸屏編程。

   該套標機的PLC型號為三菱FX2N-48MT，另帶兩個三菱的運動模塊，4個臺達變頻器及2個三菱伺服電機，在編寫新的觸摸屏程序前，先必須將株洲三菱PLC解密讀出原程序,著重弄懂運動模塊所對應的部分動作和參數，避免PLC程序與觸摸屏程序之間的不對應，增加自己編寫難度。根據其設備說明書查看及逐個觸發各個報警設置，完成及增加對報警畫面的制作，報警畫面下寫出解決方法，方便在以后的生產中快速解決問題，提高工作效率。編寫觸摸屏程序畫面時要嚴謹認真的對應相應動作，別因疏忽大意忘記及錯誤的選錯開關狀態和對應的PLC地址。

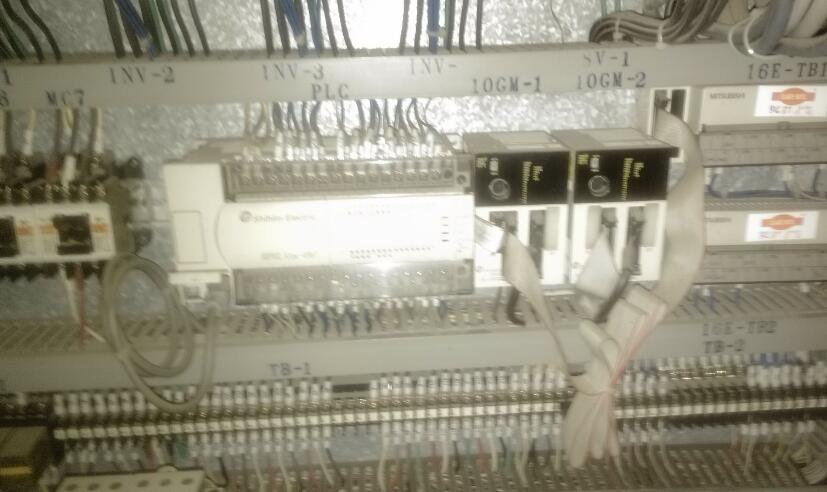

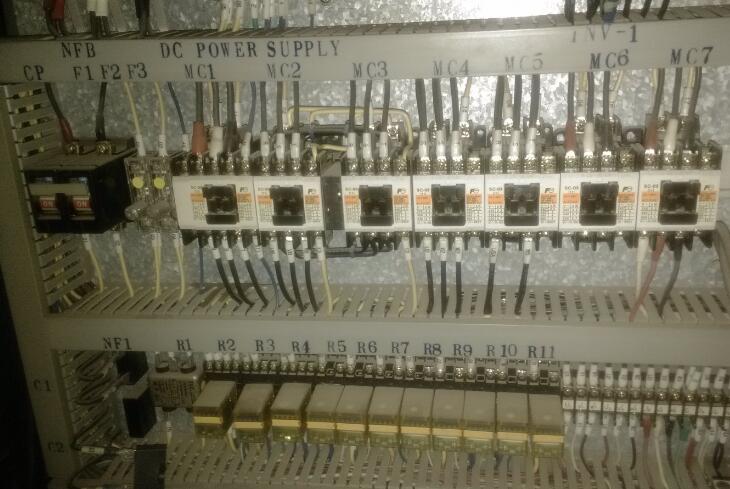

   電控柜內部部分圖片如下:

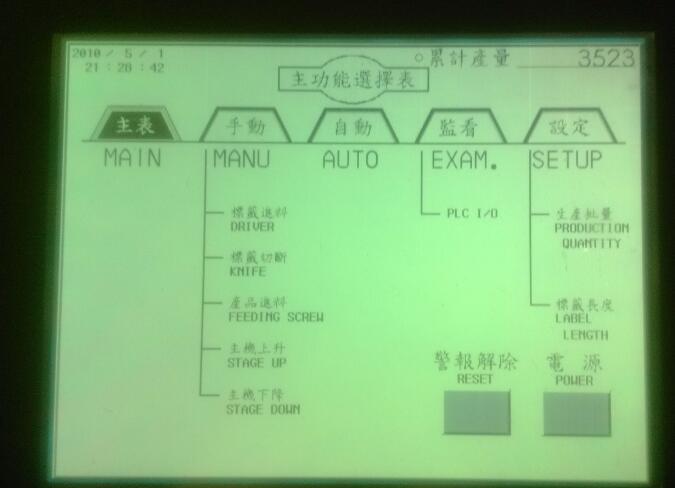

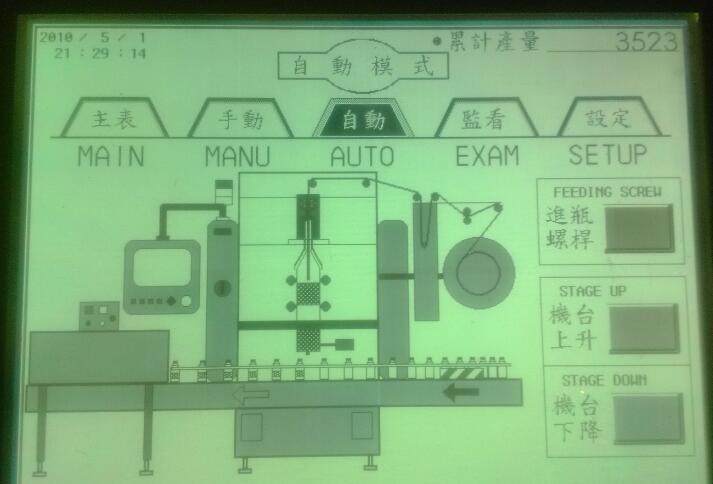

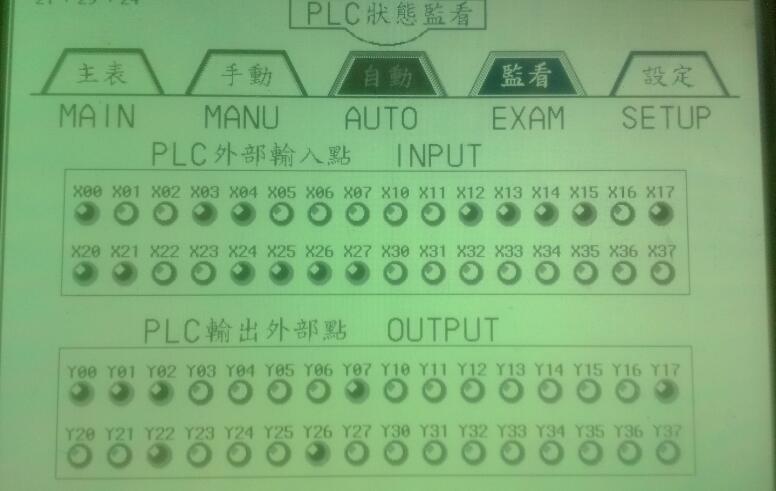

   舊屏部分圖片如下：








     根據其技術要求及現場查看要對其觸摸屏程序進行更換，對現場PLC程序的讀取和對整體生產線的動作分析，進行程序編寫，因舊屏已停產，選擇其替代版本為MT8100IE，并對其觸摸屏編程,通訊接口變化HWI（485公）-------PLC（422公）。

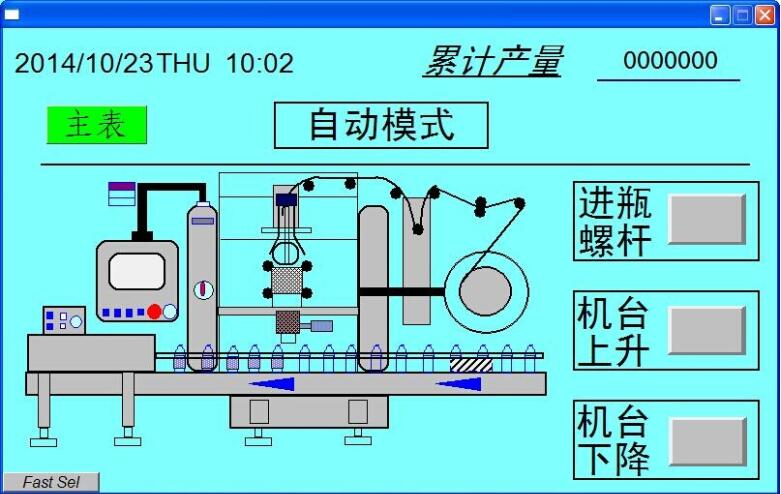

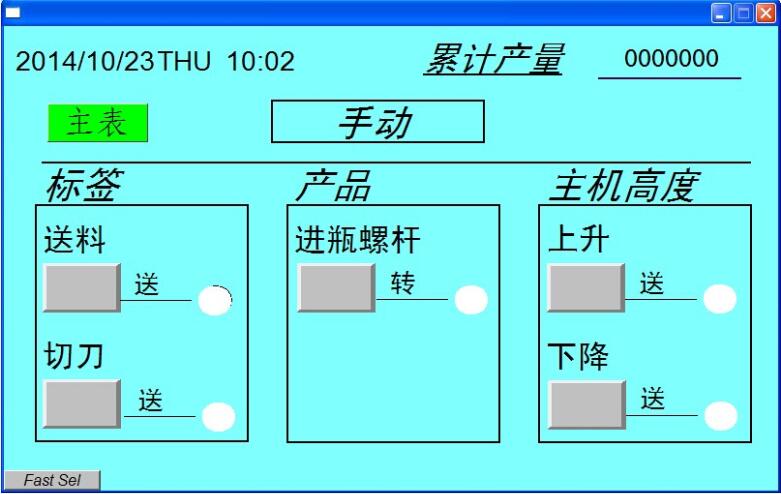

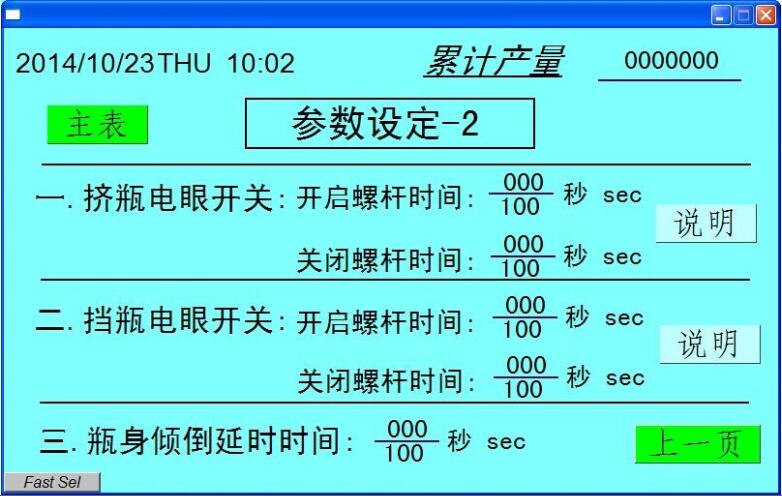

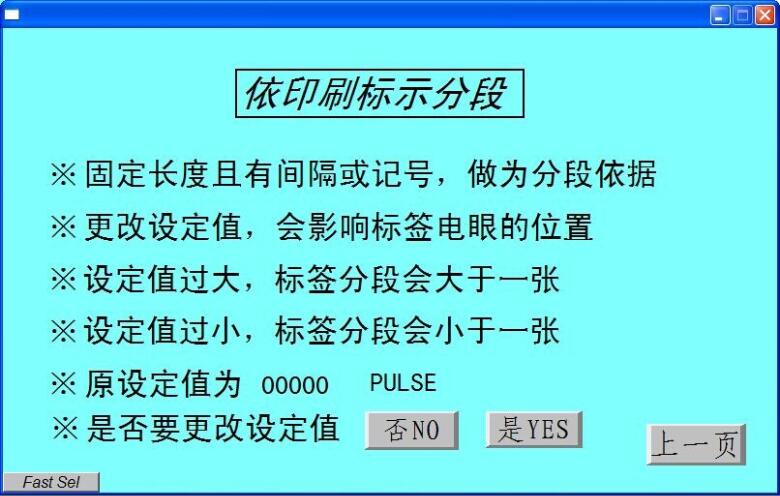

    新屏部分畫面如下：









     此畫面在老屏的基礎上進行了優化和補充，更加適應現在的生產要求，使生產過程更加簡單實用，畫面也更加艷麗和舒服。經過安裝和測試，新屏完美達到要求，現已投入使用。
